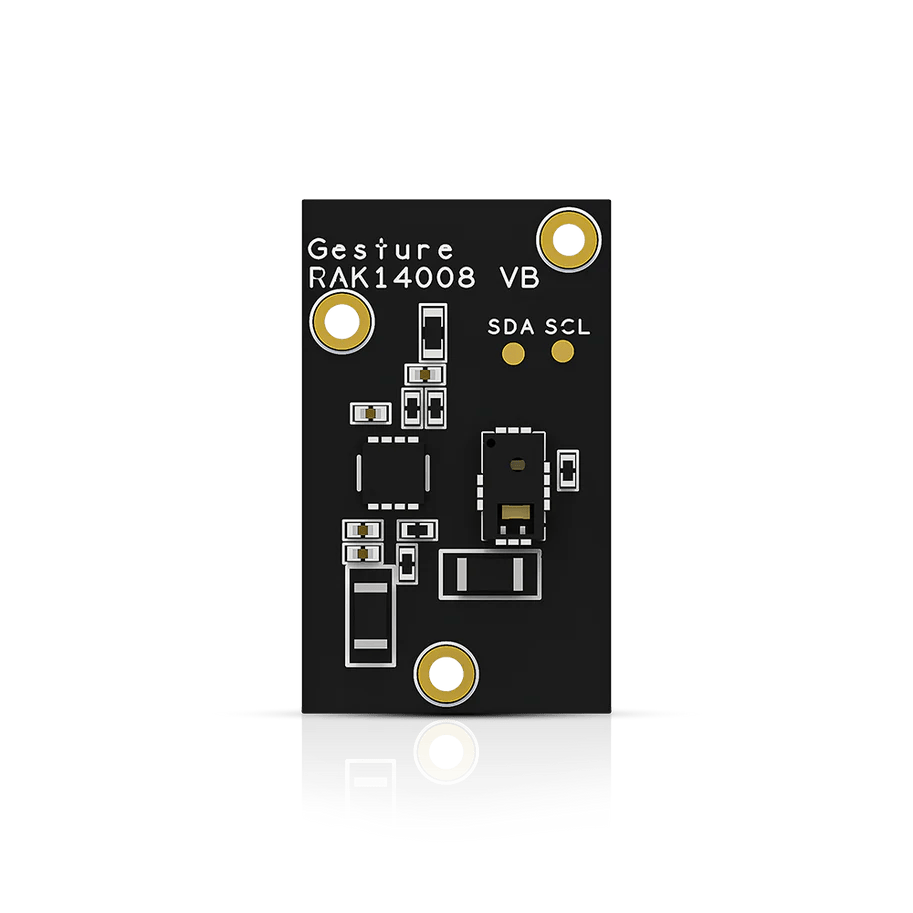

Gestenerkennungssensor mit Näherungserkennung RAKwireless RAK14008 (PixArt PAJ7620U2)

Der RAKwireless RAK14008 ist ein WisBlock Sensormodul für berührungslose Bedienkonzepte und gestenbasierte Interaktion. Der integrierte PixArt Imaging PAJ7620U2 erkennt neun definierte Handgesten: hoch, runter, links, rechts, vorwärts, rückwärts, Kreis im Uhrzeigersinn, Kreis gegen den Uhrzeigersinn sowie Winken. Zusätzlich bietet der Sensor eine integrierte Näherungserkennung, um Annäherung oder Entfernen eines Objekts zu erkennen – praktisch als Wake-up- oder Kontextsignal.

In realen Produkten ist Gestenerkennung dann sinnvoll, wenn Bedienung ohne mechanische Tasten gewünscht ist oder wenn Hygiene/Schutz eine Rolle spielt. Da das Modul Ambient-Light-Immunity und Ambient-Light-Noise-Cancellation nennt, ist es gut geeignet für Installationen, bei denen wechselnde Beleuchtung sonst zu instabilen Messungen führen kann (z. B. Fensterlicht, LED-Beleuchtung, wechselnde Umgebungen).

Typische, realistische Einsatzfälle:

Kontaktlose HMI für Gerätefronten: Start/Stop, Moduswechsel, Lautstärke/Level, Scroll-/Navigationsgesten.

Hygiene- und Schutzumgebungen: Bedienung ohne Berührung (z. B. öffentliche Terminals, Küchen-/Labor-nahe Bereiche, industrielle Panels mit Handschuhen).

Smart-Home- und Gebäudeautomation: Gesten als Trigger für Licht, Szenen, Jalousien (wo sinnvoll), plus Proximity als “Anwesend”-Signal.

Prototyping: schnelles Testen von Gesten-UX, ohne Kamera oder komplexe CV-Pipeline.

Das Modul unterstützt zwei Geschwindigkeitsprofile: Normal Mode (60–600 °/s) und Gaming Mode (60–1200 °/s). Es kommuniziert per I2C bis 400 kbit/s und nutzt einen integrierten rauscharmen Spannungsregler (hoher PSRR) sowie flexible Energiesparmechanismen. Versorgt wird es über VBAT (3,2–5,5 V) und VCC (2,8–3,3 V). Der Temperaturbereich liegt bei -40 bis +85 °C (Betrieb), Lagerung bis +125 °C. Baugröße: 25 × 15 mm.
