WisBlock Mini Base + Power Kit – RAKwireless RAK19009 + RAK19012

Dieses Bundle richtet sich an alle, die ein möglichst kleines WisBlock-System aufbauen und trotzdem sauber programmieren, debuggen und mobil betreiben wollen. WisBlock folgt einem modularen Baukastenprinzip: Ein WisBlock Core wird auf ein Baseboard gesteckt und durch weitere Module erweitert. Die WisBlock Base Plattform stellt dabei die Steckplätze bereit und nutzt High-Speed Interconnects, um Signalqualität und Zuverlässigkeit im Aufbau sicherzustellen.

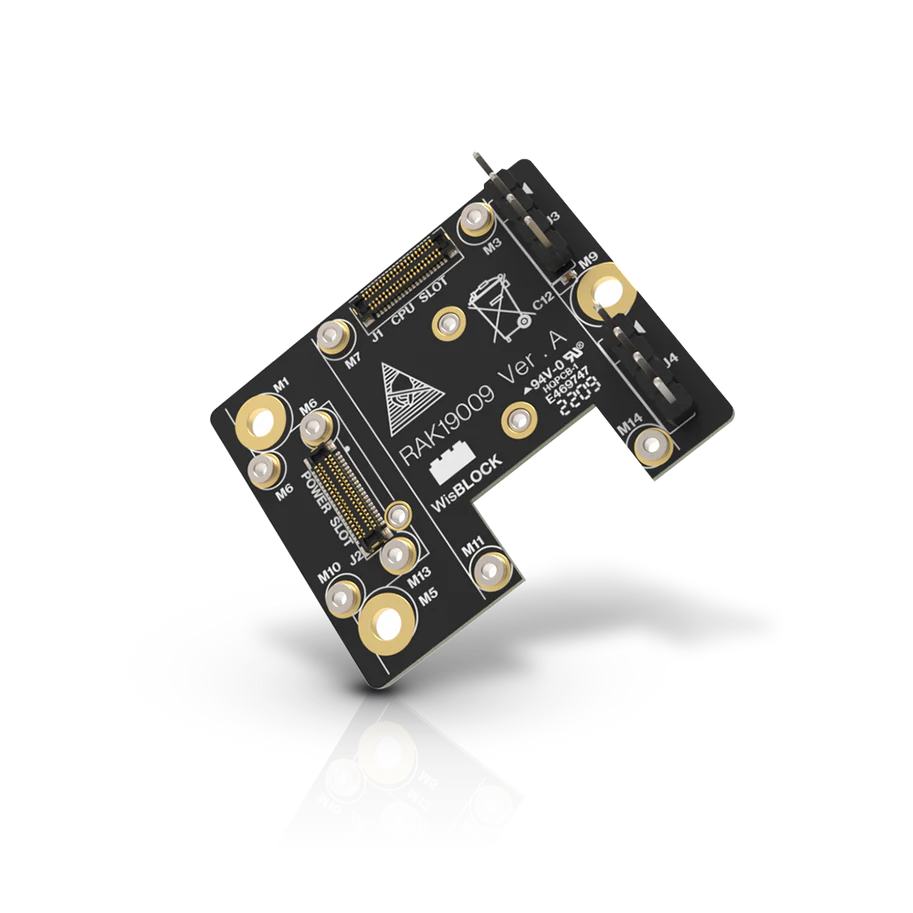

Das RAK19009 WisBlock Mini Base Board mit Power Slot ist auf kompakte Geräte ausgelegt. Es bietet:

1× WisBlock Core Slot

2× Sensor Slots
und ermöglicht damit einen schlanken Aufbau für typische IoT-Knoten, die mit ein bis zwei Sensoren arbeiten sollen.

Wichtig: Beim RAK19009 ist die Stromversorgung bewusst vom Baseboard getrennt, um verschiedene Versorgungsoptionen zu ermöglichen. Deshalb muss es mit einem passenden Power-Board kombiniert werden – und genau dafür ist im Kit das RAK19012 WisBlock USB LiPo Solar Power Slot Module enthalten.

Das RAK19012 ist ein Power-Board mit USB-C, das Programmierung, Debugging sowie Firmware-Upload zum WisBlock Core ermöglicht. Zusätzlich bringt es einen Akkustecker mit Onboard-Lader und einen Solarpanel-Anschluss mit, plus eine Lade-Statusanzeige, zwei user-konfigurierbare LEDs und einen Reset-Button. Damit eignet sich das Kit besonders für Prototypen, Feldtests und kompakte Sensor-Knoten, die per Akku laufen und optional über Solar nachgeladen werden sollen (innerhalb der im Text genannten Grenzen).

Für stabile Modul-Kombinationen empfiehlt der Text das WisBlock IO Pin Mapping Tool, um Pin-Konflikte frühzeitig zu vermeiden.

Wichtige Hinweise aus dem Text: Module mit Schrauben fixieren. Unterstützt werden nur 3,7–4,2 V rechargeable Li-ion Akkus. Für Solarpanels sind 5 V (bis 6 V) genannt; 12 V darf nicht verwendet werden, da das Ladegerät beschädigt werden kann.
