Trägerplatine 2. Generation RAKwireless RAK19007

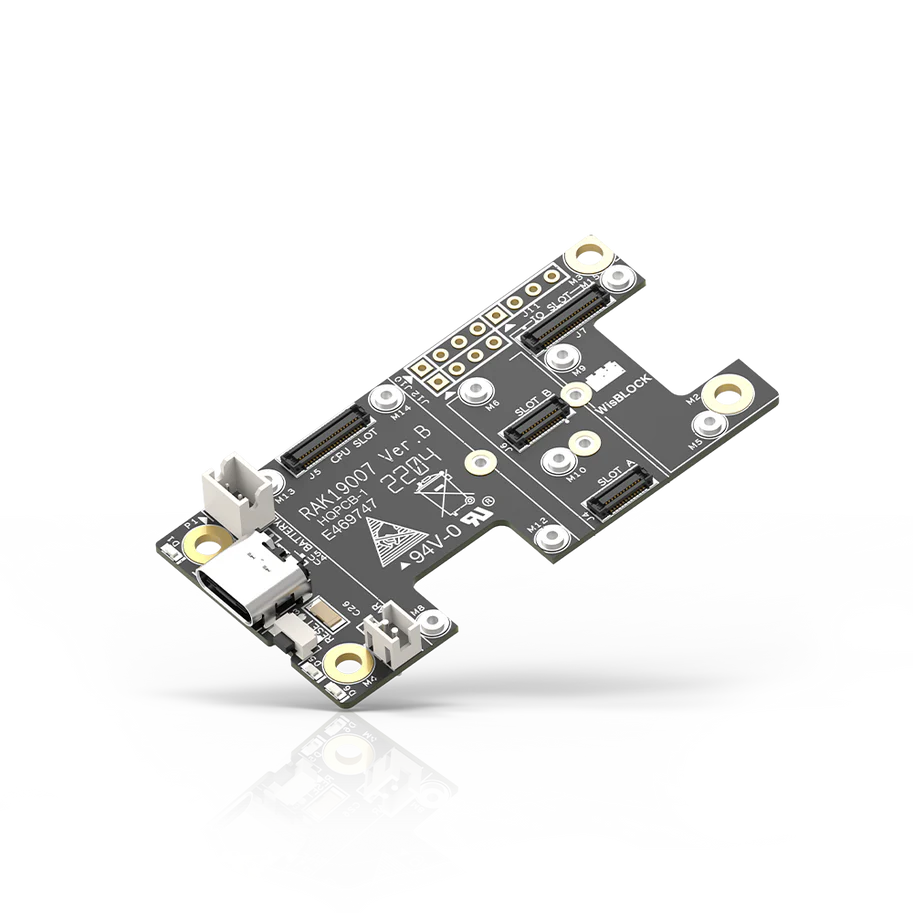

Die RAKwireless RAK19007 ist die Trägerplatine der zweiten Generation für WisBlock-Aufbauten. Sie versorgt angeschlossene Module mit Energie und stellt die Verbindung zwischen WisBlock-Core, Ein-/Ausgabe-Modul und bis zu vier WisBlock-Modulen (Steckplätze A–D) her – ideal für kompakte Gehäuse.

Gegenüber der Vorgängerversion bietet sie einen USB-C-Anschluss, einen verbesserten Spannungsregler und eine Anordnung, bei der Satellitennavigationsmodule genutzt werden können, ohne einen Sensor-Steckplatz zu blockieren. Die Stromversorgung erfolgt wahlweise über 5 V am USB-Anschluss oder über einen wiederaufladbaren 3,7-V-Akku; zusätzlich ist ein Anschluss für ein 5-V-Solarmodul zum Laden des Akkus vorhanden.

Für energiesparende Anwendungen verfügt die Platine über einen elektronischen Lastschalter, mit dem die Versorgung der angeschlossenen Module durch die Anwendung auf dem Core-Modul ein- und ausgeschaltet werden kann. Module werden über schnelle Platine-zu-Platine-Steckverbinder verbunden und verschraubt, was Stabilität bei Vibrationen unterstützt. Stiftleisten im 2,54-mm-Raster stellen u. a. BOOT-, GPIO-, I2C- und UART-Signale bereit.
