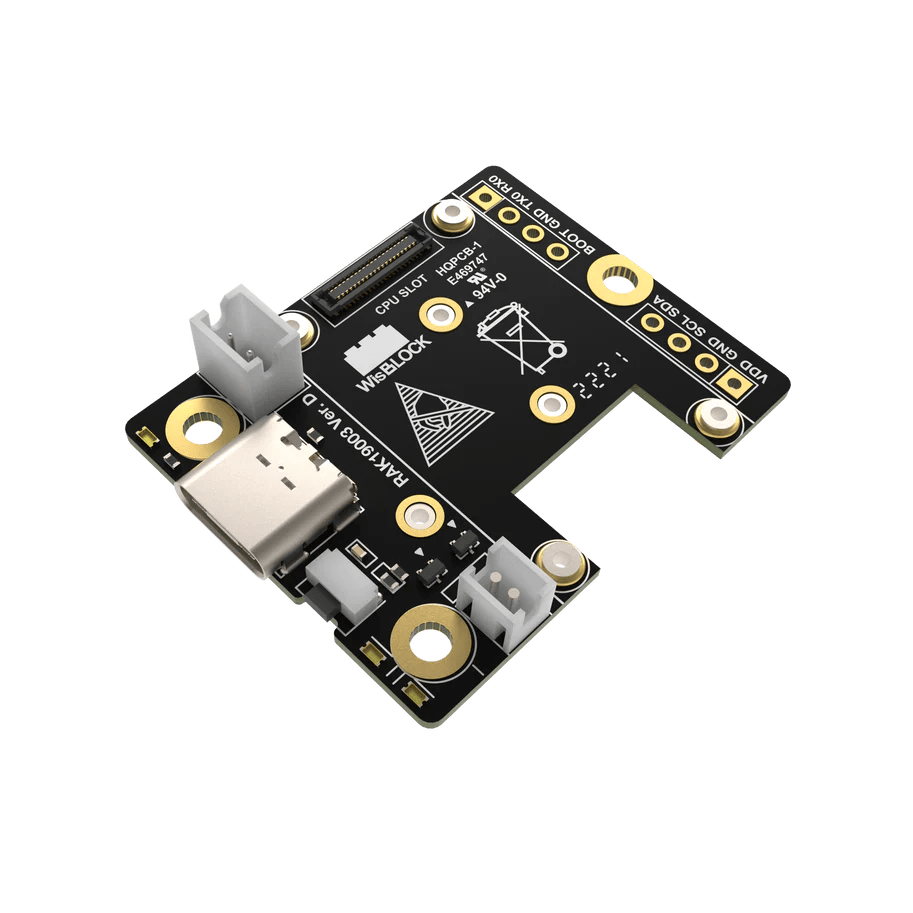

Basisplatine RAKwireless RAK19003

Die RAKwireless RAK19003 ist die kleinste Basisplatine der WisBlock-Plattform und richtet sich an technische Anwender, die schnell Prototypen aufbauen, Sensorik testen oder eine kompakte Gerätebasis für ein Serienkonzept entwickeln möchten. Als Träger verbindet sie ein WisBlock-Core-Modul mit zwei WisBlock-Modulen über standardisierte Steckverbinder und stellt gleichzeitig die Energieversorgung und Programmier-/Diagnoseschnittstellen bereit.

Für den Aufbau stehen ein Steckplatz für das Core-Modul sowie zwei Steckplätze (C und D) für WisBlock-Module zur Verfügung. Das Core-Modul wird auf der Oberseite montiert, die Erweiterungsmodule auf der Unterseite. Die Verbindung erfolgt über schnelle Platine-zu-Platine-Steckverbinder; eine Verschraubung sorgt für mechanische Stabilität und unterstützt eine zuverlässige Signalübertragung auch bei Vibrationen.

Bei der Stromversorgung ist die RAK19003 flexibel: Sie unterstützt 5 V über USB sowie einen wiederaufladbaren Akku mit 3,7 V. Zusätzlich ist ein Anschluss für ein 5-V-Solarmodul vorhanden, um den Akku in abgelegenen Installationen nachzuladen. Für energiearme Anwendungen besitzt die Platine einen elektronischen Lastschalter, mit dem die Versorgung der angeschlossenen Module durch die Anwendung auf dem Core-Modul ein- und ausgeschaltet werden kann. Der USB-C-Anschluss dient je nach Core-Modul entweder als direkte USB-Verbindung oder über einen USB-zu-Seriell-Wandler und kann für das Aufspielen von Programmen sowie serielle Kommunikation genutzt werden; außerdem ist er die Ladebuchse.

Für Erweiterungen stehen zwei Stiftleisten im 2,54-mm-Raster zur Verfügung, über die BOOT-, I2C- und UART-Signale zugänglich sind. Wenn Module im Gehäuse räumlich getrennt platziert werden sollen, kann ein kompatibles Sensorkabel zur Verlagerung der Module verwendet werden. Typische Anwendungen sind kompakte Sensorknoten, Umweltüberwachung, drahtlose Datenübertragung, Datenerfassung in industriellen Umgebungen sowie Ortung und Verfolgung beweglicher Objekte.

Wichtige Hinweise: Es werden ausschließlich wiederaufladbare Lithium-Ionen-Akkus im Bereich 3,7–4,2 V unterstützt. Es dürfen nur 5-V-Solarmodule verwendet werden; höhere Spannungen können die Ladeeinheit beschädigen.
