6-Achsen-IMU (Beschleunigung + Gyro) RAKwireless RAK12033 (TDK InvenSense IIM-42652)

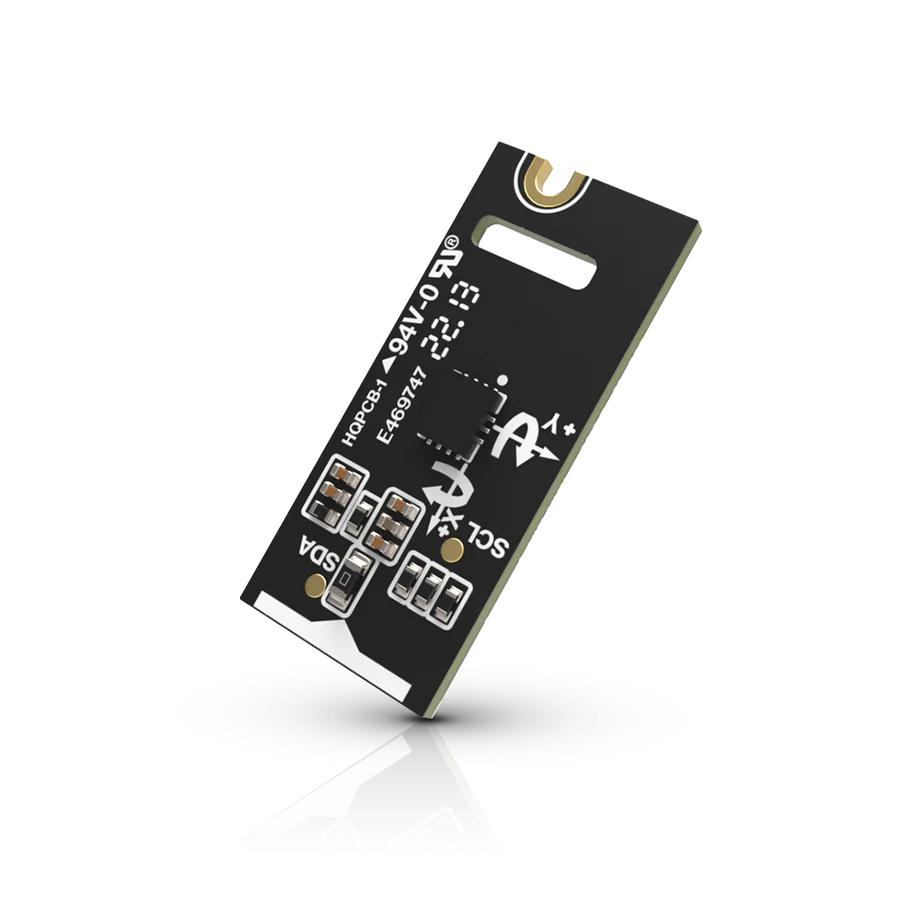

Der RAKwireless RAK12033 ist ein kompakter Motion-Tracking-Baustein für WisBlock, wenn du Bewegung, Neigung und Drehgeschwindigkeit zuverlässig erfassen willst. Das Modul nutzt die TDK InvenSense IIM-42652 IMU und kombiniert 3-Achsen-Beschleunigung mit 3-Achsen-Gyro in einem Sensor. Damit ist es eine solide Grundlage für Orientierungsschätzung, Tilt-/Bewegungserkennung und Stabilisierung – ohne dass du mehrere Sensoren separat integrieren musst.

Für Entwickler ist die Flexibilität der Messbereiche entscheidend:

Der Beschleunigungssensor lässt sich auf ±2g, ±4g, ±8g oder ±16g einstellen.

Das Gyroskop unterstützt ±15,625 bis ±2000 °/s (in mehreren Stufen).
So kannst du den Sensor auf ruhige Bewegungen (z. B. Neigung/Handbewegungen) oder dynamische Systeme (z. B. Robotik, Plattformen, mobile Geräte) anpassen.

Der IIM-42652 ist als industrietauglicher Motion-Tracking-Sensor beschrieben und bietet einen erweiterten Temperaturbereich bis +105 °C. Dazu kommt eine hohe Robustheit: 20.000 g stoßfest, was in mobilen Geräten, Werkzeugen oder Maschinenumgebungen ein echter Vorteil sein kann.

Typische, realistische Einsatzfälle:

Robotik & Plattform-Stabilisierung: Dreh- und Beschleunigungsdaten für Regelung, Stabilisierung und Bewegungsanalyse.

Navigation und Orientierung: IMU-Daten als Basis für Lage-/Orientierungsschätzung (typisch in Kombination mit weiteren Sensoren je nach System).

Neigungs- und Bewegungserkennung: Zustände wie Kippen, Drehen, Bewegung/Stillstand als Trigger für Ereignisse oder Logging.

Condition Monitoring an bewegten Anlagen: Bewegungs-/Drehmuster erfassen, um Auffälligkeiten zu erkennen.

Die Anbindung erfolgt über I2C (laut Beschreibung bis 1 MHz), was die Integration in Firmware und Datenpipelines vereinfacht. Für batteriebetriebene Knoten ist die Stromaufnahme relevant: angegeben sind 46,7 µA bis 959 µA (betriebsmodusabhängig). Das Modul arbeitet mit 3,3 V und hat eine Größe von 10 × 23 mm.
