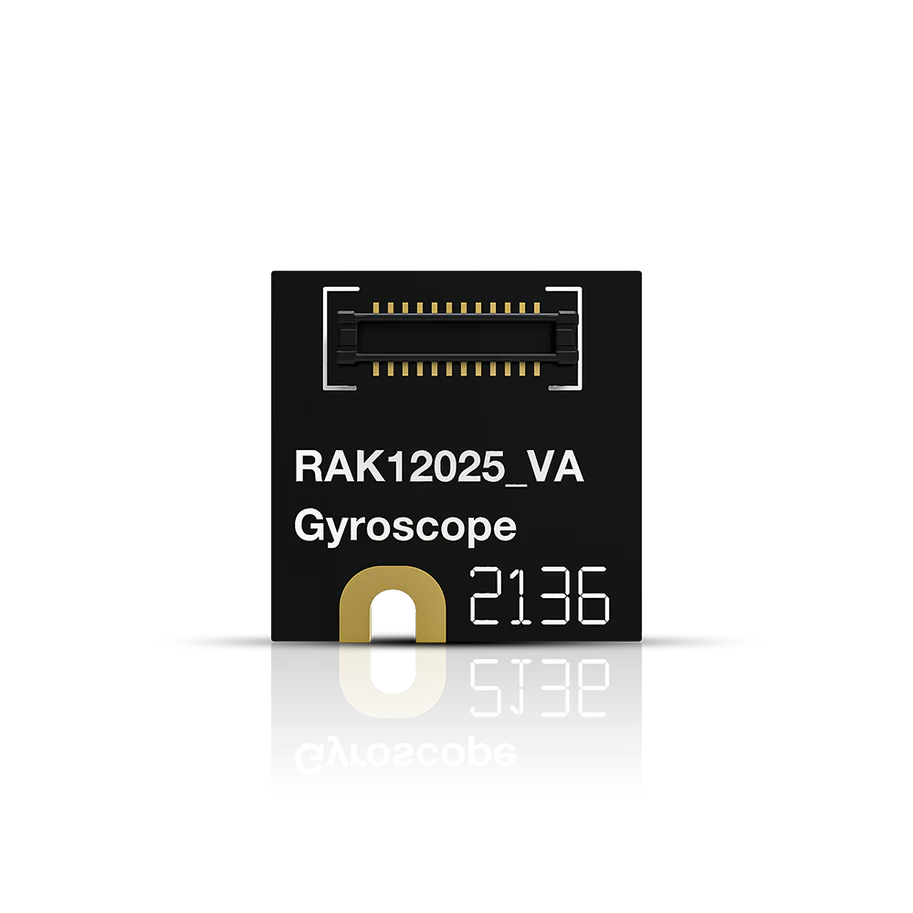

3-Achsen-Gyroskop-Sensor RAKwireless RAK12025 (ST I3G4250D)

Der RAKwireless RAK12025 erweitert WisBlock um ein präzises 3-Achsen-Gyroskop zur Erfassung von Drehgeschwindigkeit (Angular Rate). Als Sensor kommt der STMicroelectronics I3G4250D zum Einsatz, ein Low-Power Angular-Rate-Sensor, der auf stabile Nullrate und konstante Empfindlichkeit über Temperatur und Zeit ausgelegt ist. Für Entwickler bedeutet das: weniger Driftprobleme im Alltag und reproduzierbarere Messwerte, insbesondere bei längeren Messfenstern oder wechselnden Umgebungsbedingungen.

Das Modul ist flexibel für unterschiedliche Dynamiken: Du kannst den Full-Scale-Bereich zwischen 245, 500 oder 2000 dps wählen – passend für ruhige Bewegungen (z. B. Handbewegung, Neigung/Rotation) bis hin zu schnelleren Drehungen (z. B. Robotik, Mechanik, Sportgeräte-Prototypen). Die Messwerte kommen als 16-bit Rate-Daten, zusätzlich gibt es 8-bit Temperaturdaten, die je nach Firmware-Setup für Kompensation oder Monitoring genutzt werden können.

Typische, realistische Einsatzfälle:

Robotik und Stabilisierung: Drehbewegungen erfassen, Regelkreise unterstützen, Kipp-/Drehverhalten analysieren.

IMU-Prototypen: Gyro-Daten mit Beschleunigungssensor (und ggf. Magnetometer) kombinieren, z. B. für Orientierungsschätzung.

Vibrations- und Bewegungsanalyse an Geräten, Werkzeugen oder mechanischen Baugruppen.

Tracking in mobilen Systemen: Rotationsraten als Ergänzung zu Positions- oder Beschleunigungsdaten.

Die Integration ist unkompliziert: I2C/SPI stehen zur Verfügung, plus zwei digitale Ausgänge (Interrupt und Data Ready) für ereignisgetriebene Auswertung. Das Modul arbeitet mit 3,3 V, bei einer angegebenen Stromaufnahme von 5 µA bis 6,1 mA (abhängig vom Betriebsmodus). Mit 10 × 10 mm ist es sehr kompakt für dichte Sensorknoten.
