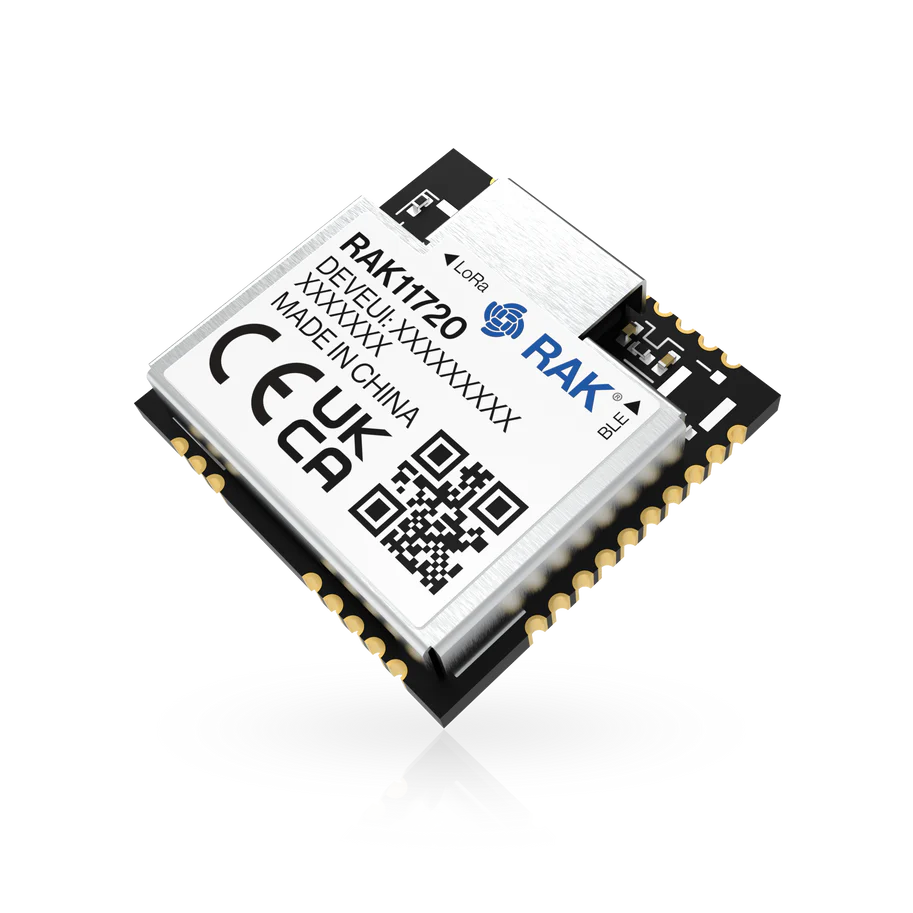

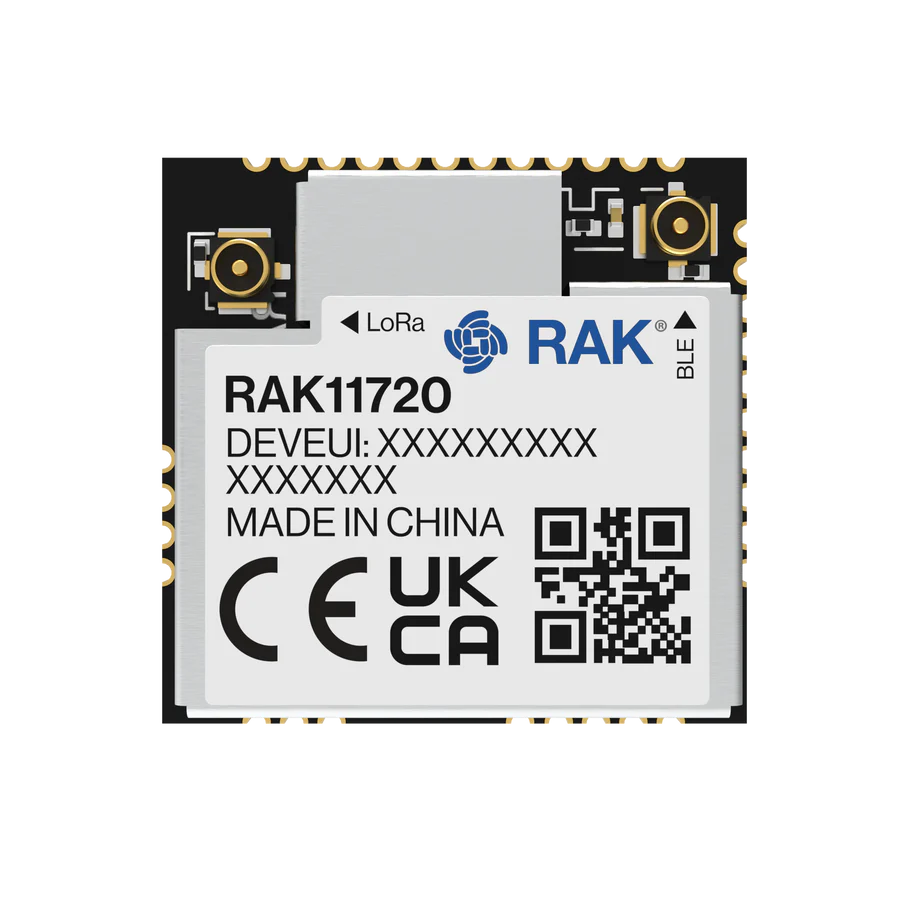

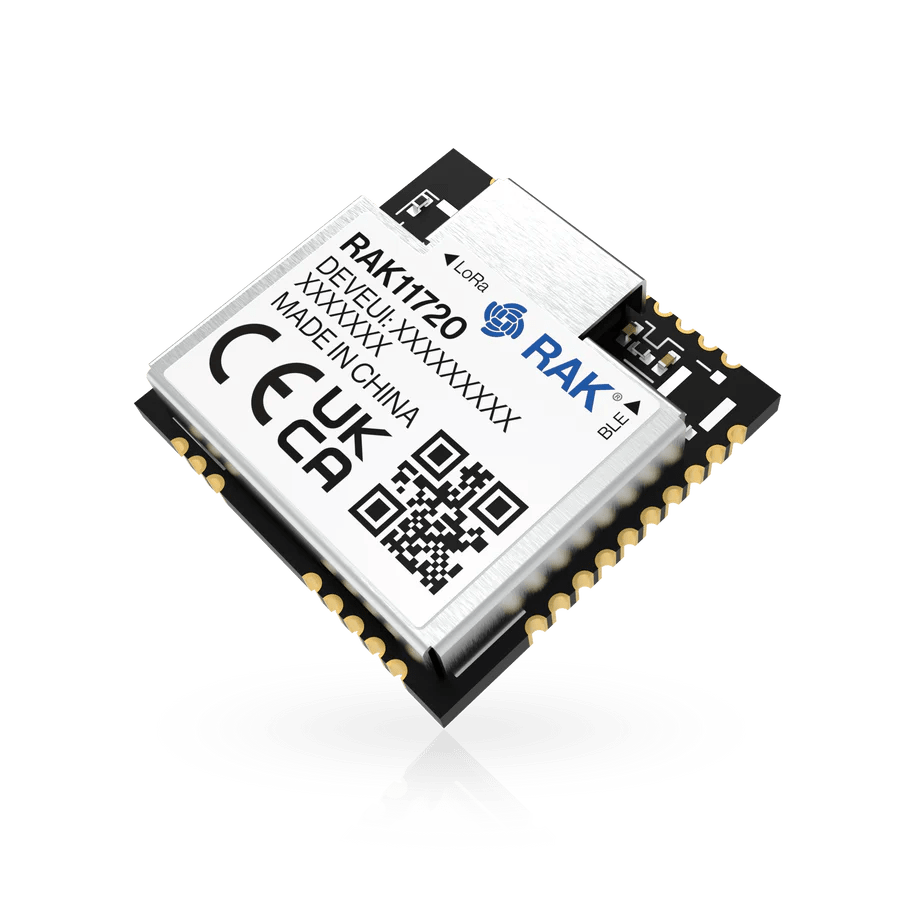

RAK11720 Ambiq Apollo3 Blue SX1262 LoRa Bluetooth Modul für LoRaWAN® (ohne MHF, 868 MHz)
Das RAK11720 ist ein kompaktes, energieeffizientes LoRa®- und Bluetooth® Low Energy (BLE 5.0) Modul, das auf dem Ambiq Apollo3 Blue (AMA3B1KK-KBR-B0) Mikrocontroller und dem Semtech SX1262 LoRa®-Transceiver basiert.
Diese Variante ist ohne MHF-Anschluss ausgeführt – die Antenne wird direkt über das RF-Pad angeschlossen. Das Modul ist für den 868 MHz-Frequenzbereich (EU868 / RU864 / IN865) optimiert und eignet sich für vielfältige IoT-Anwendungen.
7,99 €
exkl. 19 % MwSt. plus Versandkosten
2 vorrätig
Beschreibung
Technische Daten
Das RAK11720 ist ein Stempelmodul mit zwei Funkteilen. An Bord sitzen der Ambiq Apollo3 Blue SoC und der SX1262 LoRa-Chip von Semtech. Damit funkt das Modul über LoRaWAN und Bluetooth Low Energy 5.0.
Größe und Pinbelegung sind identisch zum RAK3172. Wer ein bestehendes Design hat, kann das Modul einfach tauschen und bekommt zusätzlich BLE dazu. Eine neue Platine ist dafür nicht nötig.
Diese Version kommt ohne MHF-Anschluss. Die Antenne wird direkt am RF-Pad angeschlossen. Das Modul läuft im EU868-, RU864- und IN865-Frequenzbereich.
Durch LoRa und BLE eignet sich das RAK11720 für viele typische IoT-Anwendungen. Dazu gehören Gebäudeautomation, Sensornetzwerke, Smart-City-Projekte und industrielle Überwachung.
Ausgeliefert wird das Modul mit der RUI3-AT-Firmware. Diese ist kompatibel zu RAK3172 und RAK4631-R. Eigene Firmware lässt sich ebenfalls erstellen, über die RUI3-API.
| Eigenschaft | Wert |
|---|---|
| Chipset | AMA3B1KK-KBR-B0 (Ambiq Apollo3 Blue) |
| LoRa®-Chip | Semtech SX1262 |
| Prozessor | ARM Cortex-M4F |
| Kommunikation | LoRa® / LoRaWAN® und Bluetooth® 5.0 (LE) |
| Unterstütztes Frequenzband | 8XX MHz (EU868 / RU864 / IN865) |
| LoRaWAN®-Version | 1.0.3 (Klassen A, B & C) |
| LoRaWAN®-Aktivierung | OTAA / ABP |
| TCXO | Unterstützt |
| Formfaktor | 15.5 × 15 × 2.6 mm |
| Schlafstrom | 2.37 µA |
| Betriebsspannung | 1.8 V – 3.6 V |
| Betriebstemperatur | −40 °C bis +85 °C |
| Pin-Anzahl | 34 |
| Antenne | Kein MHF-Anschluss – Anschluss über RF-Pad |
| Zertifizierungen | CE, UK, FCC, ISED |
| I/O-Ports | 2 × UART, 1 × I²C, 1 × SPI, 6 × GPIO (5 Analog In), 1 × SWD |
| Speicher | 1 MB Flash, 348 kB SRAM |
| Reichweite | Über 15 km (mit optimierter Antenne) |
| Produktvariante | RAK11720 ohne MHF 800 MHz (EU868 / RU864 / IN865) P/N: RAK11720-8-SM-NI (350503) |
