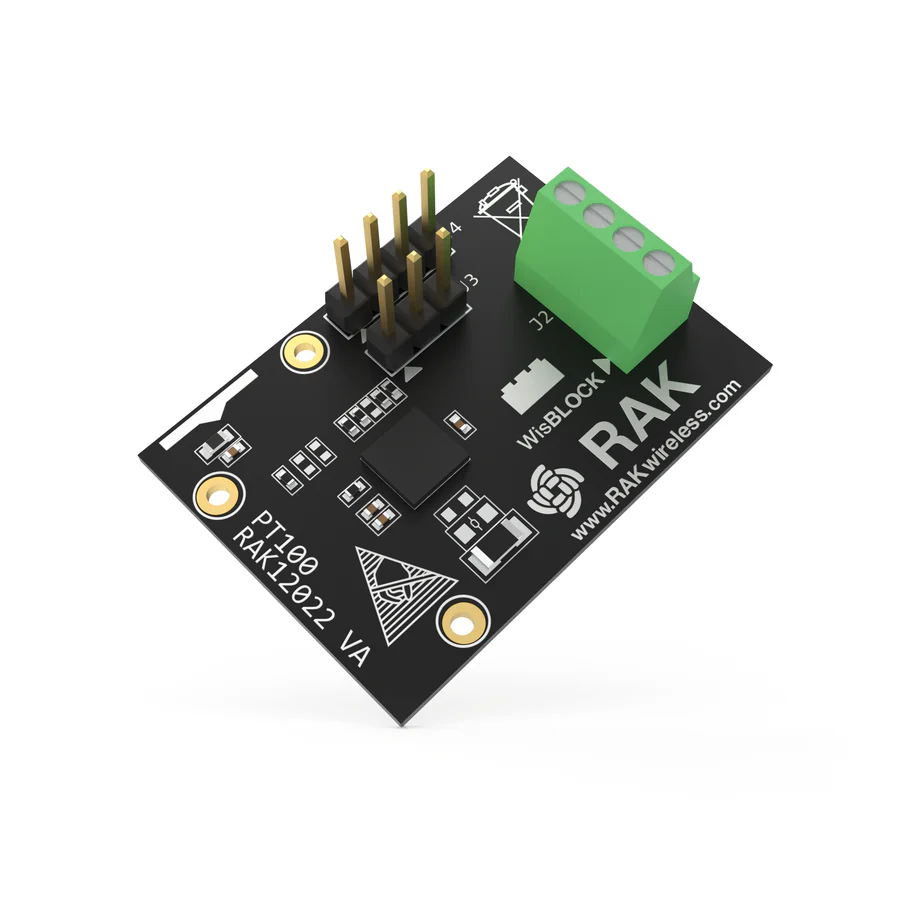

WisBlock MAX31865 PT100 Temperatur-Sensormodul – RAK12022 ( mit PT100 sensor)
Mit dem RAK12022 integrieren Sie präzise PT100-Temperaturmessung in Ihr WisBlock-System – inklusive passendem PT100-RTD Sensor. Das Modul basiert auf dem MAX31865 RTD-zu-Digital-Wandler, unterstützt 2-, 3- und 4-Leiter-Anschluss und liefert stabile Messwerte digital per SPI.
inkl. MwSt 36,77 €zzgl. MwSt.30,90 €zzgl.Versandkosten
Delivery time: 3-5 Tage
2 vorrätig
Beschreibung
Technische Daten
Das RAK12022 ist ein WisBlock IO-Modul für PT100 Platin-RTD Sensoren und eignet sich ideal, wenn Sie zuverlässige Temperaturwerte in Industrie-, Mess- oder IoT-Anwendungen benötigen. Im Mittelpunkt steht der MAX31865, ein bewährter Widerstand-zu-Digital-Wandler, der die Widerstandsänderungen des PT100 in saubere digitale Messwerte umsetzt – deutlich weniger störanfällig als typische analoge Auswertungen.
Für unterschiedliche Installationsanforderungen unterstützt das Modul 2-, 3- und 4-Leiter-Verdrahtung. Zusätzlich erleichtern integrierte Diagnosefunktionen den Betrieb im Feld: programmierbare Erkennung von Open-/Short-Fehlern (Sensor und Leitung) sowie Schutz der Eingänge gegen Überspannung bis 45 V. Mit 15-Bit ADC-Auflösung und einer Wandlungszeit von bis zu 21 ms ist das RAK12022 eine solide Basis für kontinuierliches Temperaturmonitoring.
Typische Anwendungen:
Industrieanlagen und Automatisierung
Medizintechnik und Monitoring
Mess-, Labor- und Testaufbauten
Voraussetzungen: WisBlock Base Board + WisBlock Core Modul
Lieferumfang: RAK12022 Modul inkl. PT100-Temperatursensor
| Kategorie | Spezifikation | Wert |
|---|---|---|
| Übersicht | ||
| Produkt | Modell | RAK12022 WisBlock PT100 Modul |
| Lieferumfang | Enthalten | RAK12022 Modul + PT100-Temperatursensor (RTD) |
| Sensortyp | Unterstützter RTD | PT100 |
| Wandler-IC | RTD-zu-Digital | MAX31865 |
| Schnittstelle | Kommunikation | SPI-kompatibel |
| Messleistung | ||
| ADC-Auflösung | Auflösung | 15-bit |
| Nominale Temperaturauflösung | Schrittweite | 0,03125 °C (variiert durch RTD-Nichtlinearität) |
| Gesamtgenauigkeit | Max | 0,5 °C (0,05% vom Full Scale) max (über alle Betriebsbedingungen) |
| Wandlungszeit | Max | 21 ms |
| Verdrahtung & Schutz | ||
| RTD-Verdrahtung | Unterstützt | 2-Leiter, 3-Leiter, 4-Leiter |
| Fehlerschutz | Eingangs-Überspannung | Bis 45 V |
| Fehlererkennung | Diagnose | Programmierbare Open-/Short-Erkennung für Sensor und Leitung |
| Referenzeingänge | VREF | Voll differentiell (Differential-VREF) |
| Stromversorgung & Umgebung | ||
| Stromversorgung | Spannung | 3,3 V |
| Betriebstemperatur | Bereich | -40 °C bis +85 °C |
| Systemvoraussetzungen | ||
| Erforderliche Hardware | WisBlock-Ökosystem | WisBlock Base Board + WisBlock Core Modul |
