DC-DC Buck-Boost Modul für Solar, Wind und Wasserkraft – Texas Instruments TPS55165-Q1 RAKwireless RAK19004

Das RAK19004 ist ein externes WisBlock Power-Modul zur Einspeisung von Energie aus variablen Quellen. Es wandelt Eingangsspannungen von 2 bis 36 V in eine feste 5-V-Ausgangsspannung und ist für Anwendungen gedacht, bei denen die Versorgung nicht direkt aus einem stabilen Netzteil kommt.

Das passt zu kleinen Solarmodulen, energieautarken Messpunkten, Versuchsaufbauten mit Wind- oder Wasserkraft und anderen Installationen, bei denen schwankende Eingangsspannungen auf ein nutzbares 5-V-Niveau gebracht werden müssen. Für Entwickler, die ein WisBlock-System außerhalb klassischer Netzversorgung betreiben wollen, ist das Modul eine klare Schnittstelle zwischen Energiequelle und Basisboard.

Im Zentrum sitzt der TPS55165-Q1 von Texas Instruments, ein DC-DC Buck-Boost-Wandler. Nach dem Start liefert das Modul eine stabile 5-V-Ausgabe bei variierendem Eingang. Der Ausgangsstrom kann bis zu 1 A erreichen. Für den Start gilt ein minimaler Eingang von 5,3 V. Im laufenden Betrieb ist der angegebene Eingangsbereich breiter.

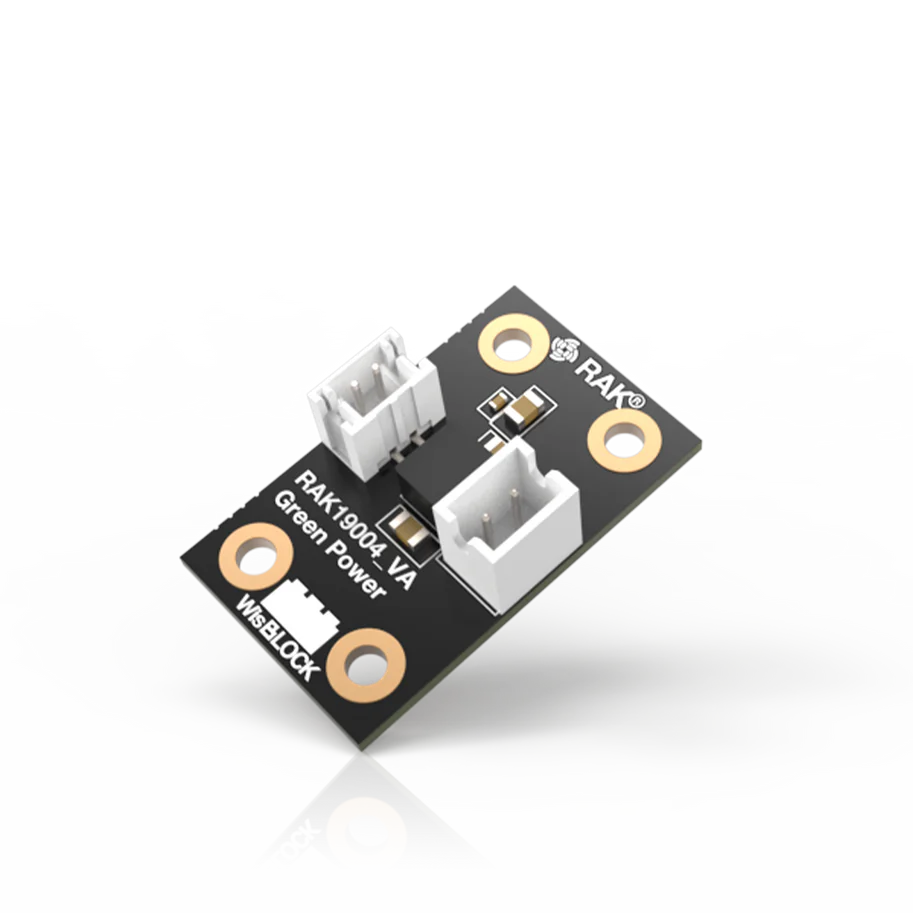

Das Modul ist kein klassisches WisBlock-Steckmodul mit WisConnector, sondern eine externe Einheit mit vier Befestigungsbohrungen. Dadurch lässt es sich frei im Gehäuse oder auf der Montageplatte platzieren. Der Anschluss erfolgt über einen Through-Hole-Stecker für den Eingang und einen SMD-Stecker für den 5-V-Ausgang zum WisBlock Base Board. Ein passendes Kabel zum Solaranschluss des WisBlock Base ist im Lieferumfang enthalten.
