Thermal-IR-Array 32×24 MLX90640 – RAKwireless RAK12052

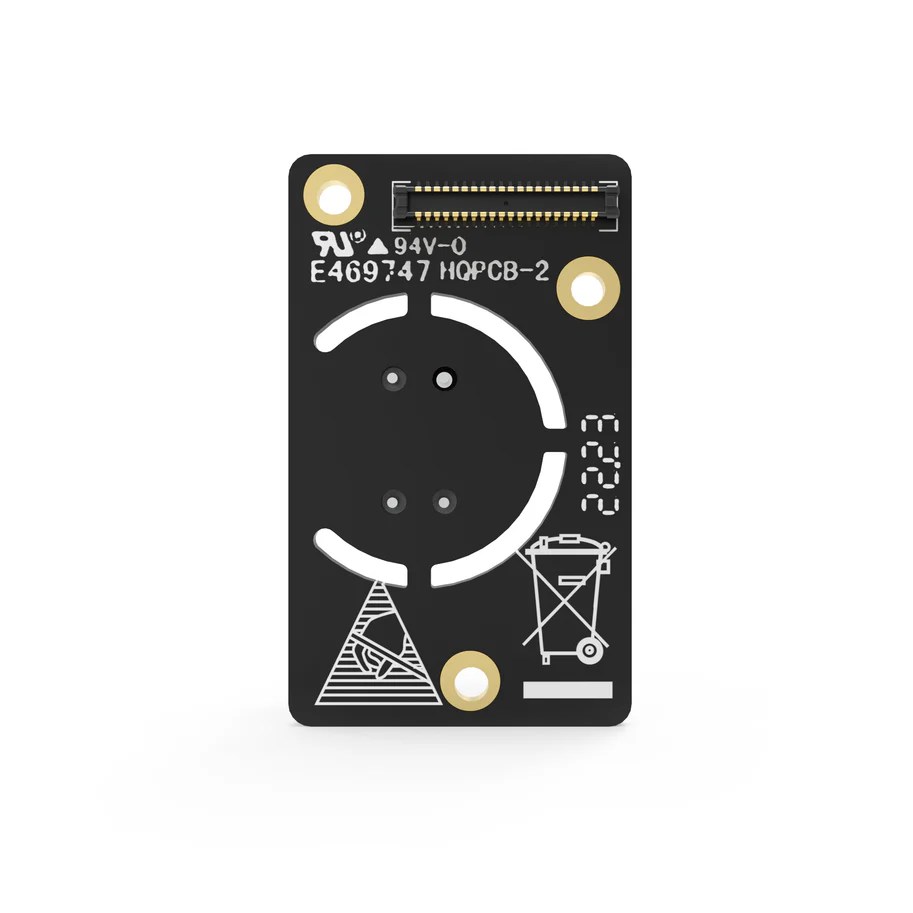

Der RAKwireless RAK12052 ist ein kompaktes Thermal-IR-Array-Modul für das WisBlock-Ökosystem und basiert auf dem Melexis MLX90640. Der Sensor liefert ein 32×24-Pixel Wärmebild (insgesamt 768 IR-Pixel) und ist werkskalibriert, wodurch sich thermische Mess- und Erkennungsfunktionen vergleichsweise schnell in eigene Systeme integrieren lassen. Statt einer hochauflösenden Thermalkamera erhalten Sie bewusst eine niedrige, aber praxisnahe Auflösung, die für viele Automations- und Erkennungsaufgaben ausreichend ist.

Neben den IR-Pixelwerten erfasst der MLX90640 auch die Chip-Umgebungstemperatur (Ta) sowie die Versorgungsspannung (VDD) über integrierte Sensoren. Die Messwerte (IR, Ta, VDD) werden in internem RAM abgelegt und sind über eine I2C-kompatible Digitalschnittstelle auslesbar. Mit einem NETD von 0,1 K RMS bei 1 Hz eignet sich das Modul für Anwendungen, bei denen kleine Temperaturunterschiede erkannt werden sollen. Die genannte Sichtfeld-Option 55° × 35° ist ein guter Kompromiss aus Abdeckung und Detailgrad für Präsenz- und Lokalisierungsaufgaben.

Typische, realistische Einsatzfelder:

Berührungslose Temperaturmessung: Oberflächentemperaturen, Hotspot-Erkennung, thermische Trends

Präsenz- und Personenerkennung (nicht bildbasiert im klassischen Sinn): Raumbelegung, Personlokalisierung im Niedrigauflösungsraster

Bewegungs-/Intrusion-Erkennung: thermische Bewegung gegenüber Hintergrund

Gebäudeautomation & Klima: Temperatur-Sensorelement für intelligente Klimaregelung, Komfort-Überwachung

Industrie: Temperaturkontrolle bewegter Teile, thermische Anomalien in Prozessen

Das Modul ist für 3,3 V ausgelegt, benötigt < 23 mA und ist für einen breiten Temperaturbereich (-40 °C bis 80 °C) spezifiziert.
