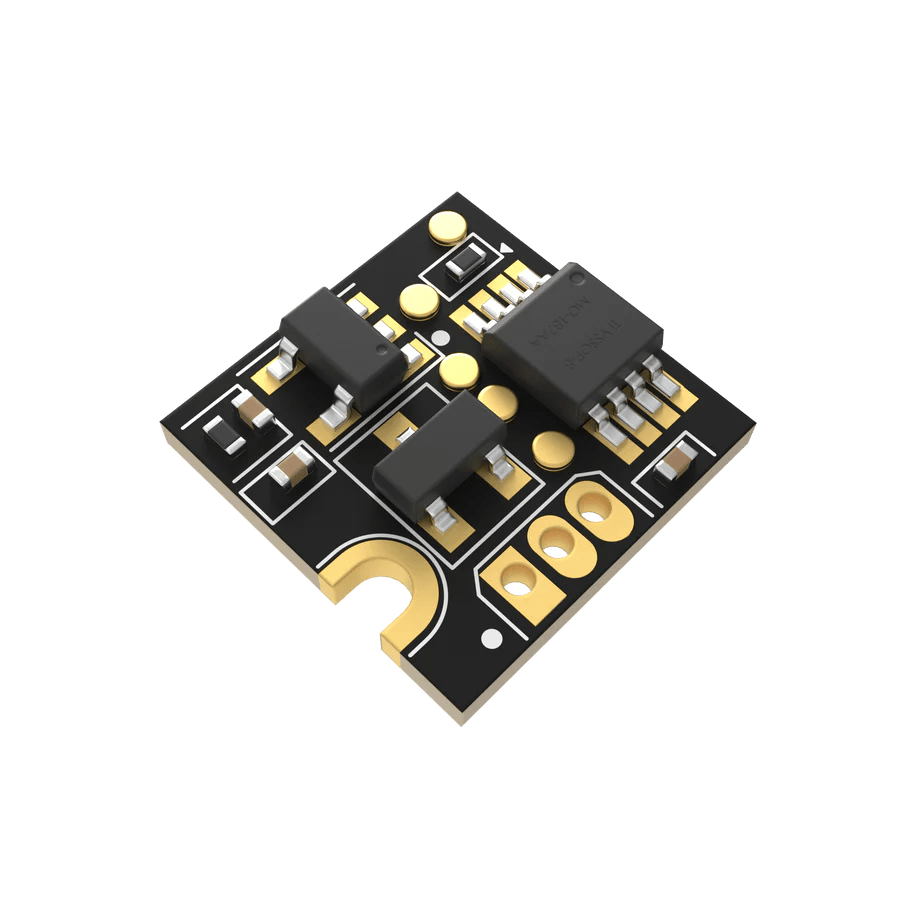

Hall-Sensor DRV5056A4QDBZR – RAKwireless RAK12044

Der RAKwireless RAK12044 erweitert das WisBlock-Ökosystem um einen Hall-Effekt-Sensor für präzise Positions- und Magnetfelderfassung. Er basiert auf dem Texas Instruments DRV5056A4QDBZR und reagiert proportional auf die magnetische Flussdichte eines magnetischen Südpols. Damit eignet sich das Modul besonders für berührungslose Positionsmessungen mit Magneten – robust, verschleißfrei und gut integrierbar in kompakte Geräte.

Das Modul ist für Anwendungen gedacht, in denen wiederholgenaue Positionen, Bewegungen oder Zustände über Magnetfeldänderungen erfasst werden. Typische, realistische Einsatzfelder:

Präzise Positionsmessung: Weg-/Positionssensorik mit Magneten (Schieber, Dreh-/Hebelmechaniken)

Industrieautomation & Robotik: Endlagen, Zustandsabfragen, Positionsfeedback in mechanischen Baugruppen

Haushaltsgeräte: Positions- und Zustandsmessung an Klappen, Schaltern oder Mechaniken

Eingabegeräte: Gamepads, Pedale, Tastaturen, Trigger (magnetische Wegmessung ohne Schleifkontakte)

Füllstand-/Höhenmessung, Neigung und Gewicht: magnetbasierte Messaufbauten (anwendungsabhängig)

Durchflussmessung: magnetische Sensorik in Mechaniken (anwendungsabhängig)

Medizintechnik-Geräte (nicht sicherheitskritische Teilfunktionen): Positions-/Zustandserfassung (validierungspflichtig)

Strommessung: magnetfeldbasierte Ansätze (systemabhängig)

Die Erfassung erfolgt über I2C als digitale Schnittstelle. Genannt sind 15 mV/mT Empfindlichkeit und ein Messbereich bis 155 mT. Das Modul läuft mit 3,3 V und ist in einem kompakten Format (10 × 10 mm) ausgeführt. Für den Einsatz wird ein WisBlock Base (Slot/Stromversorgung) sowie ein WisBlock Core Modul benötigt. Eine Software-Bibliothek und ein Tutorial werden für den schnellen Einstieg genannt.
