Kompakte PCB-Antenne für LoRa- und LoRaWAN-Endgeräte im Frequenzbereich 863 bis 870 MHz. Diese Ausführung mit MHF4-Stecker ist für EU868, RU864 und IN865 ausgelegt und passt zu kompatiblen WisDuo- und WisBlock-Modulen. Gedacht für kompakte Geräte, Sensorknoten und Gehäuseeinbauten, bei denen eine kleine interne Antenne gebraucht wird.
inkl. MwSt 3,57 €zzgl. MwSt.3,00 €zzgl.Versandkosten
Delivery time: 3-5 Tage
21 vorrätig
Beschreibung
Technische Daten

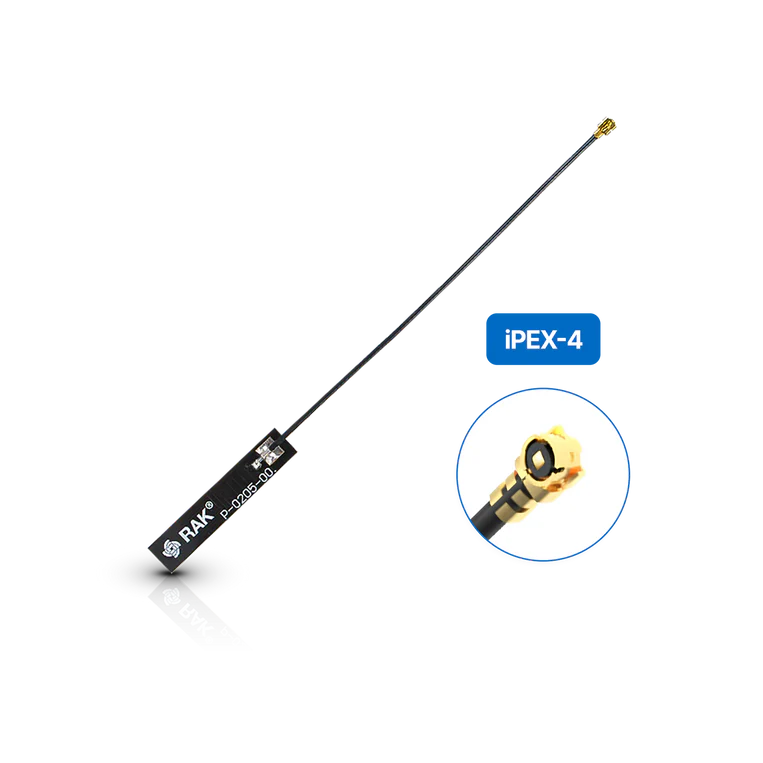

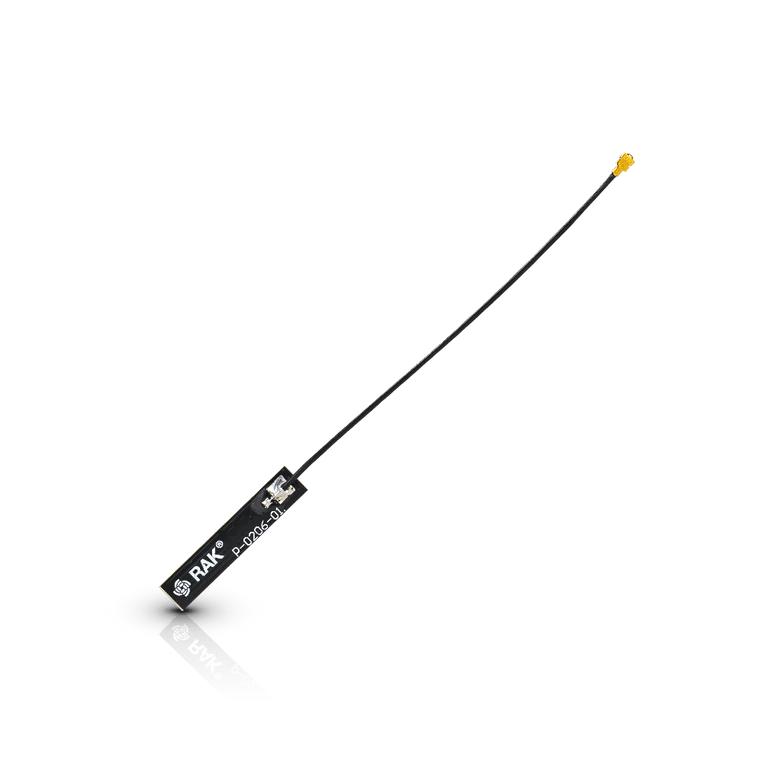

Diese PCB-Antenne ist für LoRa- und LoRaWAN-Anwendungen im Bereich 863 bis 870 MHz ausgelegt. Sie wird direkt per MHF4-Stecker angeschlossen und eignet sich für Geräte, bei denen eine kompakte interne Antennenlösung gebraucht wird.
Die Antenne passt zu kompatiblen WisDuo-Modulen RAK11160, RAK11720 und RAK3112 sowie zu den WisBlock Core Modulen RAK11162 und RAK3312. Damit ist sie eine passende Option für Entwickler und Gerätebauer, die ein kompaktes Funkdesign für EU868, RU864 oder IN865 aufbauen und keine externe Stabantenne verwenden wollen.
Durch die flache Bauform eignet sich die Antenne für enge Gehäuse, Sensorknoten und andere kleine LoRa-Endgeräte. Laut Quelle ist sie für den Innenbereich vorgesehen oder für den Einbau in ein Gehäuse bei Außeneinsatz. Das passt zu Geräten, bei denen die Antenne geschützt im Gehäuse sitzt und nicht außen montiert werden soll.
Die Ausführung hier ist die 863–870-MHz-Variante mit MHF4-Anschluss. Andere Frequenzversionen gehören nicht zu dieser Produktbeschreibung.
| Produkt | MHF4 PCB Antenna for LoRa 8xx MHz |
|---|---|
| Frequenzbereich | 863-870 MHz |
| Regionen | EU868, RU864, IN865 |
| Antennentyp | PCB-Antenne |
| Steckertyp | MHF4 |
| Kompatible Module | RAK11720, RAK11160, RAK3112, RAK3312, RAK11162 |
| Spitzengewinn | 0.7 dBi |
| VSWR | ≤ 2 |
| Wirkungsgrad | 41.60 % |
| Impedanz | 50 Ohm |
| Polarisation | Linear |
| Abmessungen | 35 x 7.0 x 0.5 mm |
| Kabellänge | 100 mm |
| Einsatz | Innenbereich / im Gehäuse für Außeneinsatz |
| Lieferumfang | 1 x PCB-Antenne |
