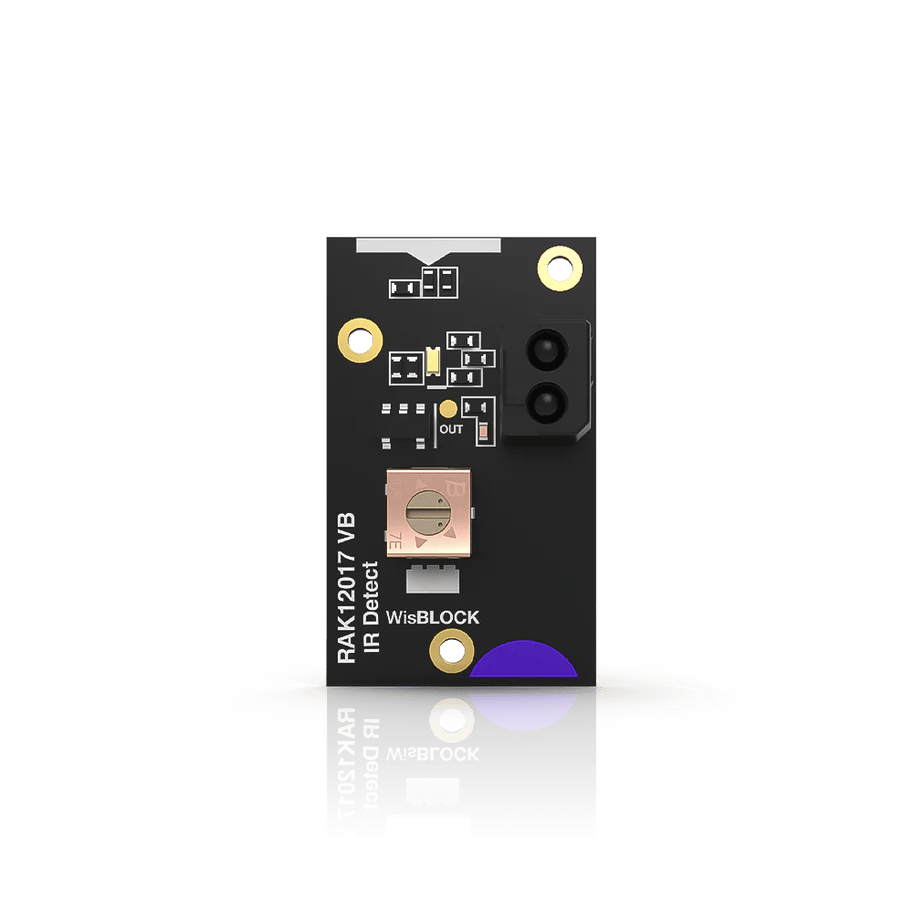

IR-Näherungssensor und Linienerkennung für WisBlock – RAKwireless RAK12017

Das RAK12017 ist ein IR-Erkennungsmodul für WisBlock-Systeme. Es arbeitet mit einem Infrarotstrahl und einem Empfänger, der erkennt, ob das ausgesendete Signal von einer Oberfläche oder einem Objekt zurückgeworfen wird. Damit eignet sich das Modul für sehr kurze Erfassungsabstände direkt am Sensor.

Typische Einsätze sind die Lageerkennung von Teilen in kleinen Automatisierungen, die Anwesenheitsprüfung an Übergabepunkten, einfache Objektabfragen in Mechaniken oder die Linienerkennung auf hellen und dunklen Flächen. In der Praxis passt das zu kleinen Fahrmodellen, Laboraufbauten, Ausbildungsprojekten und kompakten Maschinenfunktionen, bei denen keine komplexe Distanzmessung gebraucht wird, sondern eine schnelle Nahbereichserkennung.

Das Modul nutzt den Everlight ITR20001 und wird mit 3,3 V betrieben. Laut Quelle liegt die Infrarot-Linienerkennung im Bereich von 1 bis 5 cm, während in der allgemeinen Produktbeschreibung von einer kurzen Erkennung bis maximal 2 cm gesprochen wird. Für die Produktbeschreibung sollte deshalb klar sein: Das Modul ist für kurze Distanzen und reflektive Erkennung im Nahbereich gedacht, nicht für größere Reichweiten.

Das RAK12017 wird über den WisBlock-Anschluss auf einer WisBlock Base montiert. Falls der Sensor außerhalb des Base Boards positioniert werden soll, kann er laut Quelle auch per Kabel in Verbindung mit einem passenden Erweiterungsmodul ausgelagert werden. Das ist nützlich, wenn der Sensor nicht direkt an der Hauptplatine sitzen soll, sondern näher an der Messstelle.
